第一章  一般规定

1.为确保热力网的安全、稳定、经济、连续运行，公司相关部门应设有下列图表：

　　1.1供热平面图

　　1.2供热系统图

　　1.3供热调节曲线图表

2.热力网运行管理人员应熟悉所辖范围内管道的分布情况、现场位置；掌握各种管道、设备及附件的作用、性能、构造及操作使用方法。

3.热力网运行人员必须经过技术培训，考核合格后方可独立上岗。

4.运行热力网定期巡检，当运行参数发生较大变化或有汛情等情况时，应适当增加检查次数。

5.热力网运行检查不得少于两人，一人检查，一人监护，严禁在检查井及地沟内休息。

6.打开检查井的人孔进行工作时，必须在打开的人孔周围设置明显的遮拦，夜间还应在遮拦上悬挂红灯。

7.检查井及地沟的临时照明用电必须使用安全电压（36伏以下）；当人在检查井内工作时，禁止使用电泵。

8.热力网管道、阀门及附件应做保温。

9.当被检查的环境温度超过50℃时，不准进入工作；环境温度在40～50℃时，应采取适当的安全通风降温措施，并适当的轮换工作和休息。

10.当热网严重泄漏时，应将井内热水全部抽出，待降温后方可进入抢修。

11.当地沟、井室等有异味时，应经排除检测确认安全后，方可进入。

12.开闭井室人孔盖，必须使用适当的工具，不准用手直接开闭。

13.在井室内对设备（管道、阀门等）进行操作、巡视、维护或抢修工作时不得少于两人。

第二章   热力网运行前的准备

第一节   热力网运行前的检查

1.熟悉热网系统：

　　在新建的热网工程项目竣工后，要根据竣工图纸和技术变更、材料变更、项目增减等核定手续对照工程进行检查，确定实际工程与图纸是否相符。

2.施工鉴定验收：

　　以国家施工规范及质量评定标准、公司相关规定等有关文件为准则，完成对热力网工程项目的检查验收。

3.水压试验合格后方可试运。

4.明确霍州煤电热源系统、首站、各换热站单车试运转完成，冷运行正常，联系确认运行参数。

5.检修工具、器材、应急备品备件、车辆、通讯准备就绪。

6.主管网上的排气、泄水、排污、分支线阀门应处于关闭状态。

7.制定运行、调试规程，调度（指挥）机构建立，操作人员到位。

8.故障抢修队伍到位，设备厂家到场。

第二节   热力网启动前的准备

一、管网的清洗

1.供热管网在投入使用前必须进行清洗，以清除管道内的焊渣、污泥、铁锈、砂子等杂物，防止阻塞管路或换热设备。

2.清洗前应将管道系统内的滤网、温度计、调节阀阀芯、止回阀阀芯等拆除，待清洗合格后在重新装上。

3.管网系统的粗洗：粗洗时用水泵将自来水注入管网，水压一般为0.3～0.4MPa，冲洗后的污水从系统的最低点排至污水井或排水沟，并保证排泄的安全。当排出的水不再浑浊时，粗洗结束。如果系统较大，应按主干线、支干线、分支线分别清洗，二次网应单独清洗。

4.管网及系统的精洗：采用流速为1～1.5m/s以上的循环水，使水通过除污器，将水中杂物沉淀在除污器内，应不断从其底部泄水管把沉淀物排出，并清理除污器，清洗水变得清洁时，结束精洗。

二、系统的充水

1.热力网运行前的准备工作结束后，按照计划进行管网的充水工作。

2.全开一次网末端联通阀门，关闭所有排气、排污、泄水阀及分支线或换热站阀门。

3.从回水管向系统充软化水，由低到高逐渐开启管网排气阀，见水后关闭。根据管网的敷设情况，随时对管网各高点进行排气，直至排净空气，工作压力稳定为止。

三、系统试压和冷运行

1.系统充满水后，管网压力逐渐升至工作压力的1.25倍进行水压试验，同时对管网进行全面的外观检查，水压试验两小时，如未发现异常情况逐渐恢复到工作压力。在室外温度低于0℃条件下，应采用45～50℃的热水进行水压试验。

2.水压试验结束后，管网由始端至末端逐渐进行排污，逐渐开启热网排污阀门，见清水后关闭，排污工作进行过程中应缓慢，以管网压力能够维持在不低于管网工作压力的70%的速度进行。

3.排污结束后，管网压力恢复到工作压力，管网充水过程结束。

4.管网充水过程结束后，管网压力恢复到工作压力，试压工作结束。

第三节   系统的启动与初调整

一、一次网的启动（通热）

　　一次网充水工作结束后，根据公司的计划开始加热，加热步骤如下：

1.关闭所有换热站支管的供回水阀门，开启主干管联通管阀门，循环预热主管网，并不断进行补水，使水温和流量达到设定要求，同时要检查管网有无渗漏不热现象，发现后要尽快排除。

2.开启支管网的循环旁通和供、回水阀门，使支管网逐个投入加热循环，支管网开启的原则为：“先大后小”、“先远后近”。支管路开启应缓慢，并时刻观察压力、流量、温度的变化，随时向调度汇报。待支管网50%以上投入循环后，关闭主管网末端联通。

3.在通热过程中要检查管道支架、托架、保温及其它管道设施在升温加热过程中有无异常现象。

4.加热升温过程是否均衡。

5.各换热站入口压力、温度、流量是否正常。

6.处理检查过程中出现的问题、及时向相关人员报告并做好记录。

7.热网加热到工作温度后进入正常运行状态。

二、二次网的充水与通热充水前的准备工作

1.通知所有用户做好供热准备工作，检查二次网管路系统及用户采暖设施情况。

2.确定各分支线供、回水阀门全部关闭，循环联通阀开启。

3.确定所有二次网的排污、泄水、排气阀门全部关闭，热用户自动排气阀开启。

4.检查换热站及二次网仪表装置，确认其达到齐全、准确、可靠、正常。

5.热用户室内采暖设施齐全完整无缺陷。

三、充水操作程序

1.根据公司要求（计划），换热站向二次网和热用户进行充软化水。换热站供水压力应不低于正常循环压力的70%，发现异常情况，及时汇报给相关人员并做好记录，如果供水压力不能维持在正常循环压力的70%，应适当降低充水速度，并查明原因。

2.各热用户的通水顺序为先远后近，即由热网末端向始端进行。

3.开启二次网系统回水阀门向热用户系统低压充水，通水过程缓慢进行，同时对二次网及热用户系统进行排气，待所有排气门见水后关闭排气阀门，并检查自动排气情况，关闭热用户循环阀门。

4.调整二次网及热用户供、回水压力，使供回水压差在0.01～0.05MPa范围内，充水操作完毕。

5.检查换热站及二次网和热用户内部系统运行情况并做好充水记录。

6.二次网充水工作完成50%以后，全关主、支管网循环阀门，将供、回水压力调整到正常供热参数状态下循环冷运行（正常供热参数应参照设计标准，并按照实际情况执行）。

四、二次网的通热

　　充水工作结束后，根据公司的要求，启动换热器一次侧运行，对二次网水进行加热，室内即已进行低温通热，此时应对全系统设备进行检查。

五、二次网的初调整

1.系统启动完毕，为使系统基本达到水力平衡、热力平衡，需对系统进行初调整，使热网中的热流量达到设计流量。

2.若热用户入户装置中有流量计，将用户的流量调整到设计流量即可完成初调节。

3.若用户无流量计，就要根据水压图来调节，沿热水流动方向依次将主管网和支管网的各节点的压力调整到设计压力（水压图上的压力）即可。

4.若实际负荷与原设计负荷不相符，还要根据实际负荷重新修正水压图，根据修正后的水压图，沿热水流方向一次将主管网和支管网的各节点的压力调整到设计压力。

5.对居民住宅也可利用压力、温度对系统进行初调整，其方法如下：

　　将二次网的供水温度（tg>60℃）保持某个温度不变，压力保持在运行压力上。当热网的总回水温度不再变化，此时，记录一次网、二次网供、回水温差，若所有热用户的供、回水温差（tgi-thi）与一次网（tg-th）的温差不超过2℃，即可认为初调工作结束。

　　若温差相差较大时，应进行多次调节，直至达到要求为止。

6.对于小区热网来说，热网上任何一点的供、回水管的水压头差应大于5mH２O水柱，室内系统一般阻力损失不超过2mH_２O水柱。

第三章　热力网的运行

第一节  热力网运行的监护和巡视检查

一、热力管道运行检查

1.热力管道应按照公司规定每日巡视二次，节假日雨季及新投入管道根据情况适当加强巡视检查。

2.在检查中发现重大问题要立即报告调度室并按程序逐级上报。

3.改变管网运行方式的各种操作，必须严格按照公司制定的方案执行。

4.巡视中发现的问题和处理结果要记入巡视检查记录。

二、热力网巡视检查内容

1.检查井内积水情况（水面离保温层小于0.15米必须排掉，条件允许时有水就抽）。

2.各管架、管托或沿建筑物铺设的管道支撑有无倾斜、裂纹、开焊、滑动过限（管托与支架结合面应大于５厘米）。

3.各井盖是否正常，地沟和检查井是否完好，沟井和管线回填土有无不均沉陷。

4.管道内有无水冲击声音及其它不正常动静，管道有无弯曲变形。

5.管道及附件等有无故障发生或故障隐患，在巡检中能处理的尽量处理，处理不了的按照规定及时、逐级上报。

6.保温层是否完好，保护层是否破裂。

7.外界施工及乱搭乱建违章建筑，有无影响热力管网安全运行的情况，根据实际情况进行处理或上报，并进行记录。

8.在热力井室检查（检修）过程中，工作人员上下井室、吊拉物品时，严禁触动井室内管道（包括排气管、泄水管）及其附属设施。

9.检查井室内严禁人、物住留并劝离和清除。

三、热力网运行中维护标准

1.井室内无泥土、杂物、积水符合相关要求。

2.各阀门开启灵活，阀杆、填料、压兰螺栓用油脂养护。

3.无跑、冒、滴、漏。

4.保温良好（有被破坏的保温层应急时修补）。

5.井盖无破损（如有损坏、丢失应及时更换）。

第二节   热力网的调节

1.热力网在正式供热前应进行初调节。为保证供热系统按需供热必须进行调节。

2.热力网在采暖季中期应根据室外温度变化采用质调节,供暖初期、末期可以根据站内的运行情况采取质－量调节。

第三节   热力网的补水及定压

一、热力网的补水泵设置应符合以下规定：

1.闭式热力网补水装置的流量一般不小于系统循环量的2%，事故补水量不小于系统循环流量的4%。

2.补水装置的压力应不小于补水点管道压力加30―50Kpa。如果补水装置同时用于维持热力网静态压力时，其压力应能满足静态压力的要求。

3.闭式热力网补水泵应设二台。

4.供热系统必须保持恒点恒压，恒压点的压力波动范围应控制在±0.02Mpa以内。

5.热水热力网的定压采用补水泵、补水泵变频方式定压。热力网的定压宜采用自动调节。

6.无论热力网系统循环水泵是否投入运行，供热系统的任何一点都不应发生汽化、倒空和超压现象。



第四章   热力网的停止运行

第一节 热力网的停止运行

一、热力网停运前应编制停运方案，报请首站和公司批准后实施停运方案。

二、热力网停运的各项方案应严格按停运方案的规定或调度指令执行。

三、热力网停运前的检查内容如下：

1.管道及附件是否正常，有无缺陷。

2.管道保温是否完好。

3.固定、滑动支架、托架等管道支撑是否完好。

4.地沟及阀门井是否完好。

四、对所有运行期间暴露的缺陷经检查后要做上明显记号，并详细做好纪录，在维修期间要有计划的进行检修和完善。

五、热力网冲洗、排污和停止操作

1.接到中心调度室的热水网停运指令后，立即开启一、二次管网末端循环阀门。

2.按热水流动方向，逐个关闭各支线供水阀门，然后关回水阀门。

3.检查一、二次网是否有泄漏，并做好记录作为检修依据。

4.关闭站内一、二次网总供回水阀门及相应设备进行热网停运工作。

5.热网停运过程要按调度指令缓慢进行降温，停运设备。

第二节  热力网停止运行后的维护保养

1.热力网停止运行期间，必须对管网采取一定的保养，如：定期对转动部件加油、涂漆、防腐等。以防造成腐蚀和其它形式的破坏。

2.热力网循环系统停止运行后，条件合适的站应向管网补充补给水，使管网系统处于满水状态，压力保持在0.15MPa以上进行热力网充水保养，直到下一个采暖期开始。

3.维护保养人员应按第三章第一节要求进行巡视、维护。

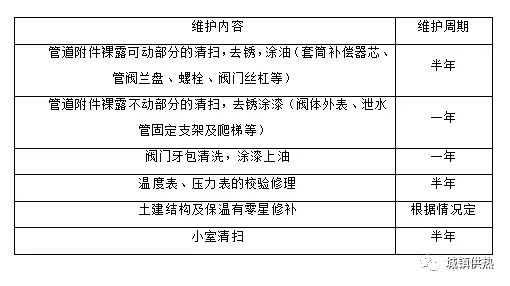

4.定期维护内容与周期，见下表：

第五章    热力网运行中的故障及处理

第一节   事故处理原则及事故抢修程序

一、事故处理原则

1.热力网巡视人员发现热网出现事故或事故隐患后应立即报告调度室并按程序逐级上报，同时立即采取有效措施防止事故扩大。

2.热力网发生重大事故，危及居民人身安全和国家财产安全时，热网抢修人员应立即采取措施，控制事故和制止事故，在事故处理中应尽快向调度室和上级领导汇报。

3.热力网发生一般故障应尽量不停热进行抢修，若事故较大需停热维修，

   应请示调度室同意并采取有效措施尽量少停热或短时停热。

4.热水网停热面积大于1万平方米或停热时间超过12小时，必须经公司主管领导批准。

二、事故抢修程序

1.查出损坏管段并防止其扩大。

　　调度、换热站值班人员发现补水量迅速增大或某一条支管的水流量反常增大时，即可判定支管发生损坏。当站内补给水装置不足以补充其漏泄量，或当建筑物地下室淹水或者接到居民报警时，调度室应立即向相关领导报告并派事故抢修队去检查支管，查出管路损坏的部位，并用分段阀将其关断，同时关闭从损坏管段引出的各个支管上的阀门。

2.支管中未损坏的管段恢复运行。

　　除需检修的损坏管段外，其它管段应尽量采取办法继续恢复供热。

3.排除损坏故障

　　通过管线的外部检查或借助于管道故障探测仪来确定损坏部位。然后放去管内存水，用自吸泵或潜水泵抽出地沟与室内的积水，此后即可更换损坏管道。如果损坏不严重，可以在损坏部位进行焊补。

4.开通管路并恢复向被关断的用户供热。

　　在管路检修完毕之后即可充水，打开分段阀门恢复对各用户的供热。

第二节   事故处理

一、管道破裂

1.管道破裂后出现漏水、破坏管道保温及管网构筑物，严重时将出现重大事故，直接影响管网的正常运行。

2.发现管道破裂后应立即查明原因，及时抢修必要时更换管道。

二、管道堵塞

1.管道堵塞后在它的前后管道中将出现明显的温度变化和压力变化甚至完全中断某些分支的运行。

2.确认堵塞后，应采取措施对堵塞的管段进行疏通，严重时应当拆除更换。

三、法兰、阀门出现故障，泄漏应查明原因，视情况采取相应方法加以处理。

1.法兰连接部位漏水应更换法兰垫片。

2.阀门关不严应立即更换。

四、管道振动

　　热水管道产生振动，是因为管道内存有气体或产生气塞、汽化造成的，产生此情况，应对管道最高点进行排气，仍然振动应查明原因，及时处理，消除振动。

五、管道压力突然升高或下降

1.管道压力突然升高，是因为热源内减压系统失灵和操作不当或热网中较大热用户突然关断阀门造成。发生此情况应立即采取措施降低压力，必要时应关断总热网阀门，并迅速查明原因，采取有效的措施处理。

2.管道压力突然降低：是因为热源内设备发生故障或热网中较大用户未经批准、阀门开启过大或热网中管道发生较大损坏、泄漏等原因造成的。发生此情况应立即查明原因，采取措施处理。对于热水网应开启备用补水泵补水升压，若所有补水装置全部投运，管道压力仍然降低，应立即请示值班调度，采取紧急停热处理，关断总供、回水阀门，监视供热系统各种参数。

六、换热站的故障处理应正确判断故障部位、原因，及时处理，当故障危及安全时应停止运行。

七、当电源中断时，故障处理应按下列程序进行：

1.开启应急照明

2.关闭水泵出口阀门

3.启动应急补水

4.将用电设备置于停止位置

5.及时对电源系统进行检修

八、当热源或一次网出现故障造成系统供热量或流量不足时，换热站的运行应符合下列规定：

1.应按调度指令调节运行自动控制参数或将自动控制改为手动控制

2.不宜改变热用户入口阀门的调节状态

九、当二次网出现故障时，应按下列规定进行处理：

1.当二次网回水压力过低时，应加大补水量，并应及时查明失水点

2.当二次网供水压力超高时应泄水，并应停止补水，查明超压原因

3.当二次网补水箱水位过低时，应加大软水制备量

十、换热站设备出现故障应及时启用备用或进行更换，并应对出现故障的设备及时进行修复。

第六章   水处理工作暂行规定及安全操作规程

第一节   水处理工作暂行规定

1.负责水处理工作的化验人员应了解水处理工作的重要性，要有高度的责任心，不准擅自脱离岗位。

2.化验人员要严格按照标准操作，每四小时化验一次，并认真填写好化验记录。

3.软化水化验人员应对已失效的软水罐及时清洗还原，直至水硬度指标达到国家标准，同时测定氯离子浓度不大于自来水的氯离子浓度。

4.软化水化验人员在交班前要保证有一反应罐合格的软化水，另一反应罐处于备用状态，化验员在交班时应向下一班交班清楚何时倒罐。

5.各换热站站长要监督指导水处理工作，做到有检查记录，公司遇到有关人员检查时，做到如实反映情况。

6.各站对水处理工作不得擅自变动，如需改变时必须与有关领导沟通，取得同意后方可进行。

7.水处理人员必须按照树脂的使用方法和注意事项进行操作，若违章操作，造成树脂中毒或丢失，则追究当事人责任，赔偿经济损失。

8.中心化验员应定期对各站的水处理情况进行检查，经常到各站抽查水样，及时给予指导；若发现水处理工作未按要求做，将酌情对化验人员及所在站长进行处罚。

第二节  水质化验安全操作规程

1.为了保证热力系统的安全经济运行，水质必须符合下列要求：软水硬度≦0.03mgN/L，氯根含量≦25ppm，碱度≦22 mgN/L，PH≧7。

2.软化水在运行中，每四小时应对硬度指标及PH值分析化验一次，并做好记录。

3.水处理人员应充分发挥钠离子交换器的作用，力求降低材料消耗。

4.化验所用的一切仪器、物品、药品，非工作人员不准动用。

5.使用电气设备时应防止触电，配置易挥发性药品时，必须在良好的通风条件下操作，以防中毒。

6.化验室内的器皿不准做饮食用具，以防中毒，室内应经常保持清洁。

第七章   换热站安全运行操作规程

第一节  运行前的检查

一、换热站设备的检查：

1.循环泵、补水泵的检查

　　a)检查泵前，先对电源进行检查，电气人员检查有关配电设备，对电动机的绝缘电阻进行测定（>5兆欧）然后要求送电。

　　b)检查泵与电机底座螺栓是否拧紧，用手转动联轴器，注意水泵内部是否有摩擦和撞击声，若发现应查明原因，必要时要分解泵检查。

　　c)检查填料压紧情况，压盖不能太紧或太松，四周间隙相等，压盖的任何一侧不得与轴接触。

　　d)打开密封用水门，使轴封稍微向外滴水，防止泵内存有空气。

　　e)检查水箱中的水位是否在规定的水位上，进出口门是否开启。

　　f)检查压力表门是否打开，指针是否指零，压力表是否经过年检，电动机电流表是否指零。

2.各种仪表的检查

　　仪表工检查各种仪表是否正常，如与实际出入较大，应及时调整。

3.换热器的检查

3.1检查换热器的紧固螺栓是否按规定尺寸拧紧。

3.2检查换热器的进出口门是否处于关闭状态。

3.3换热器在新安装后要进行水压试验，一次侧与二次侧要分别进行，试验压力为工作压力的1.25倍。

3.4检查换热器的地脚螺栓是否拧紧。

3.5检查换热器压力表门是否打开，指针是否指零。

4.其他项目

4.1检查站内全部阀门是否灵活，关闭是否严密。

4.2检查站内管道支架是否牢固。

4.3检查管道保温是否良好，管道着色是否符合标准。

4.4检查除污器安装方向是否正确，站内下水是否畅通。

4.5检查电接点压力表两接点是否在规定范围内。

二、换热站冷运行启动

1.检查软化水设备及补水泵变频器调试参数是否正常。

2.启动补水泵向二次网注软化水，排除换热站内及二次网管线各高点的空气。

3.软化水箱中储备充足的软化水。

4.关闭换热器二次侧进出口阀门，打开站内二次网连通管，关闭循环水泵出口阀门，打开循环水泵进口阀门。

5.根据本站负荷确定启动循环水泵的台数和开启换热器的台数。

6.启动循环泵操作：接通电源，水泵电机运转平稳后，缓慢开启水泵出口阀门，使水泵扬程达到或接近铭牌数值，启动时要有专人监视循环泵的工作电流，保证水泵工作电流接近铭牌额定电流数值。

7.循环水泵启动后，站内及二次网管线高点要随时排气，直至管网内空气排净，工作压力稳定为止。

8.运行人员全面检查各设备工作是否正常，有故障及时处理。

9.运行期间随时观察除污器前后压差，当压差大于0.02MPa时，暂停运行，打开除污器进行清理，经多次清理，直到管网内无污物时，投入换热器。

10.换热器投入操作：打开换热器二次侧出口阀，缓慢打开换热器二次侧进口阀直至最大，然后关闭站内二次网联通管。

11.冷运行12小时后，再清理一次除污器，并进行消缺，然后继续保持冷运行状态。

第三节   换热器的启动和停止操作

　　为确保设备安全运行，特对换热器制定本规程。

1.二次网充满水，排净空气，空气排出口见水流出，水箱的水位处于正常位置。

2.将水泵入口门打开，出口门关闭，然后将换热器二次侧进、出口水门打开，形成通路。

3.对循环泵进行检查，电源电压是否正常，各开关信号灯指示是否完好，水泵轴承润滑油脂是否合格，盘根松紧是否合格。

4.以上一切正常后，开启水泵投入运行，注意泵的入、出口压力变化。

5.一次网系统运行，将换热器的一次侧出入口门打开，一网回水总门打开，缓慢开启一网供水总门，将流量表及仪表投入运行。

6.换热器投入运行，先通冷水，后通热水，先开出口门，后开入口门，停止运行，先停热水，后停冷水，先关入口门，后关出口门。

7.运行中不允许停泵调节温度，故障停泵应先将热源关闭，然后进行检修。

8.当管道发生泄漏时，应在调度室指令下进行维修，二次系统漏水，先停热源，后停泵处理，并注意防冻，一次系统漏水，关闭总阀门，然后，先关进口门，后关出口门。

第四节 循环泵的操作

　　循环泵的操作人员必须认真执行此规程。

1.启动前的检查

1.1电机及泵基础螺丝牢固，周围清洁，无障碍物，

1.2转动靠背轮轻快、灵活、无卡涩现象；安全罩牢固，电机接地线良好，绝缘电阻合格；

1.3轴瓦油环完整，油质良好，油位在规定范围内（2/3油位）；

1.4盘根冷却水及回水畅通；

1.5电机轴与泵中心轴同心；

1.6出水门全关，进水门全开；

2. 泵的启动及运行监视

2.1合操作开关应在指定人的监护下进行；

2.2检查各部位正常后，缓慢开启出口门，注意电流不超过额定值；

2.3根据指令，压力达到指定压力；

2.4注意检查泵口压力；

2.5保持供水压力，回水压力；

2.6循环泵运行正常，压兰不热，盘根不漏，油质良好，油位正常，轴瓦不热；

3. 循环泵停止

3.1接调度指令停止热网运行时，应在站长监护下进行操作；

3.2先关出口门，注意电流降至空负载电流；

3.3断开操作开关，停泵，关闭入口阀门；

3.4如室内温度低于5℃，应放净泵中积水，以防泵冻裂。

---
