谷期蓄能养生电采暖技术
时间: 2018-1-18 来源: 吉林省仁和清洁能源供热有限公司 作者: 智慧供热网
谷期蓄能养生电采暖技术
吉林省仁和清洁能源供热有限公司

第一章、公司简介

  吉林省仁和清洁能源供热有限公司是一家经营冬季集中供暖、水地源热泵工程安装、大棚辐射供暖工程安装、电地暖工程安装的清洁能源技术研发与推广性企业。公司成立以来,积极响应国家节能减排的号召,以满足群众的冬季采暖需求为己任,力求为社会提供节能高效的冬季采暖服务。公司始终坚持“质量兴企、不断创新、互利共赢”的企业理念,以创新求发展,用质量保生存。

  2014年与江苏谷期蓄能供热工程有限公司、常州神辉电工材料有限公司合作,引进谷期蓄能电采暖的核心技术做试点工作,先后在吉林省扶余县大林子镇(7000㎡居民楼)和弓棚子镇(6000㎡居民楼)进行了安装、测试,各项指标均符合国家相关标准规定,住户反映供热温度适宜,体感良好。

  为了保持在节能供热方面的技术优势,不断增强核心竞争力,2015年采用的电地暖系统利用电能转换热能,加热地板进行供暖,在发热的同时可以放射出对人体有益的远红外线,具有一定的保健作用;研发的“蓄能地面低谷电供暖系统”,实现了对电采暖集中负荷控制,使电采暖谷期利用率达90%以上。公司将牢记节能、低碳、环保的质量要求,凭借最先进的系统、超一流的技术和专业的安装施工队伍,以为民服务为己任,为您提供高效节能舒适的采暖服务,使您在严冬里享有春天般的温暖,畅享高品质生活。

第二章、谷期蓄能养生电采暖系统的简介

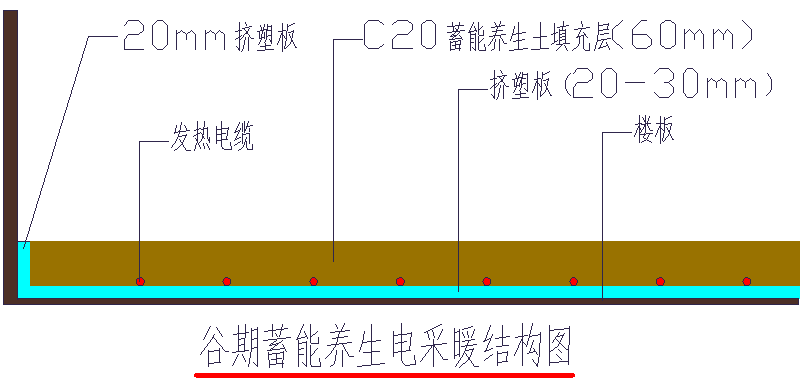

  1、谷期蓄能养生电采暖系统是以电能直接转化为热能为基本原理,该系统是将发热体——发热电缆、蓄能养生土按照一定要求埋在地面下,把电能全部转换成热能,根据电网运行情况,按需要进行直接负荷控制,谷期发热体工作,加热地板进行供暖,在加热的同时将富余的热能储存在蓄能养生土中,白天用电高峰时发热体停止工作,由蓄能材料散发热量供暖。谷期蓄能养生电地暖系统利用电力调配器实现供热区域的电力“移峰填谷”,只需要按照生活用电指标和取暖用电指标综合考虑变压器容量,共用一台变压器,不需要单独设立变压器,是目前暖通工程中最理想、最先进的集节能、环保、养生于一身的采暖方式。



  2、谷期蓄能养生电采暖系统是本公司在综合了传统燃煤锅炉供热、水地源热泵供热、电采暖供热运行管理的各项数据基础上,融合了黄土养生床的理疗保健功能,总结经验自主研发的温度智能控制系统,该系统是利用计算机网络技术、传感技术、自控技术和电热蓄能技术,对供暖质量、用电负荷、运行状态、故障报警和收费管理进行远程直接控制,实现电热集中供暖,通过提高谷期电利用率降低运行费用,同时住户可以在一定范围内调节室内温度,或者提前延后供热时段及高温供热等不同目的。

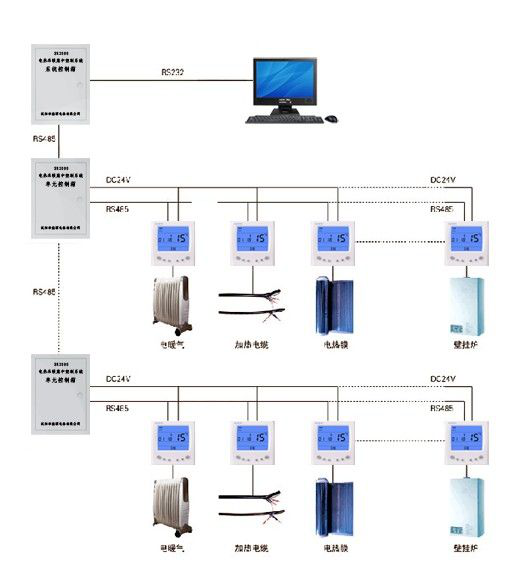

电采暖系统控制系统

第三章、谷期蓄能养生电采暖主要材料性能

1、发热电缆及电缆接头

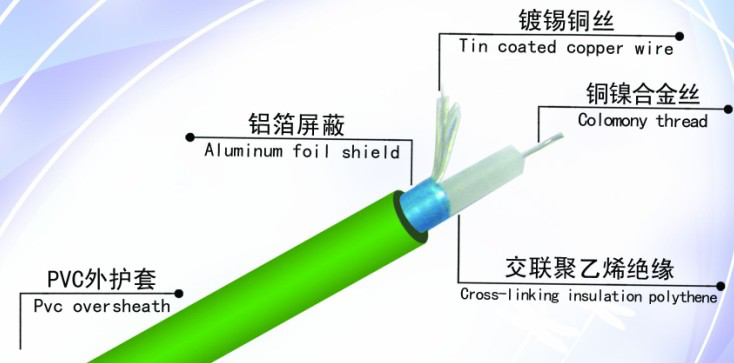

a、发热电缆横断面的结构由内向外为:



  芯线——铜镍合金实心电阻丝(地面辐射供暖规程、规定的发热丝宜为金属或金属合金)。
  绝缘层——交联聚乙烯(XLPE),既加强了抗高温能力(在90℃高温下不变形、不萎缩),又保证了抗老化能力,保证更长久的使用寿命。
  接地线——由8根直径为0.4mm的镀锡铜线组成,芯线面积为1.0048㎜2(IEC800规定的接地线不得小于1㎜2规定)。
  金属屏蔽保护层——采用金属纵包,整根电缆屏蔽层连为一个整体(IEC800要求在不触及屏蔽的条件下,应能防止直径大于1㎜的外物穿透屏蔽到绝缘上)。增加电缆的抗拉、抗压及防水能力,更有效的屏蔽电磁场,保证人体健康。
  外护套——PVC护套具有很好的防腐蚀、防酸碱、抗老化功能。且100%防水。

  发热电缆外径为6.9㎜(《地面辐射技术规程》规定的发热电缆直径不得小于6㎜),其外套的最大允许连续工作温度为65℃,线性负荷为18W/m(《地面辐射技术规程》规定的发热电缆线性功率应小于20w/m)。接地线8根ф0.4mm的镀锡铜丝,截面积大于1mm2,最高系统电压300/500V,产品符合IEC800标准及国家建设部颁发的《地面辐射供暖技术规程》(JGJ142-2004  J365-2004)的规定。(详见质量检测报告)J365-2004)的规定。(详见质量检测报告)

  发热电缆使用寿命的长短取决于发热丝与导线的接头连接,目前市场上国内生产的发热电缆均采用小直径焊接。在长期的运行中,发热部份与冷线部份的接触点会因位置面积过小而形成较大电阻,无法承受电流浪涌,在接头部份产生高温,最终导致焊接点氧化烧坏。

b、发热电缆的接头




  是采用自主知识产权的方法将发热丝与导线通过端子连接,再使用银焊锡溶为一体,解决了冷热交替而带来的膨胀和接触不良,确保发热电缆的使用寿命。并且外表使用了直径在14mm以上的护套,耐腐蚀、抗挤压,确保材料安全可靠。

2、蓄能养生土
  蓄能养生土是新型专利保健养生蓄能产品,是将经过纳米级提纯的黄土、天光石、贝壳粉、木炭粉等材料按照一定的配比物理合成,不含石棉,无污染,无放射性,过火无烟无毒,完好的保存了各物质的有效成分,营造绿色健康空间的同时增加了较大的蓄热能力。

  据测定:人体发射的远红外线波长在 9.6微米附近。波长( 5.6-15微米)的远红外线与人体所发射出的波长(人的平均体温为 36.5℃ ,这个温度换算为波长约为 9.4微米)相重叠,频率段在同一范围内,因此能够使人体内的细胞分子随之活跃起来,这种现象被称为共振。

  蓄能养生土在常温状态下就能发射出远红外线,它的辐射波长为9.36微米,与人体需求基本一致。放射率高达88%的远红外线可以达到加速人体微循环,促进新陈代谢,舒筋活络,提高人体免疫力,增强人体的自我修复能力,美容养颜,同时对失眠、中老年慢性病、骨关节病、风湿病等有着很好的理疗效果。

  蓄能养生土也是一种非常高效的潜热蓄热材料,可以利用很小的容量存储大量的热量。在地板采暖系统中,23℃-30℃被认为是地板表面温度的最适合温度。潜热蓄热材料与显热蓄热材料的蓄热量进行比较,潜热蓄热材料可以得到相当于单位容积的水的约2倍、混凝土约4倍的蓄热量。

3、电力负载调配器
a、电力负载调配器的功能:
  随着人们生活水平的不断提高,居民家用电器配置逐渐增多。为保证各种电器某一时段同时使用,电力外网只能按最大负荷设计,增加很大投资。细致分析家用电器运行规律,发现电器可分为一类负荷(重要负荷)和二类负荷(次要负荷),一类负荷运行高峰时期8小时/每天,低谷时期8小时/每天。二类负荷每天运行小于8小时。故二类负荷可以在一类负荷低谷时期运行。交叉运行起到移峰填谷,优化电网电源结构作用,减少大量电力外网投资。
  可以根据一类负荷的运行情况决定二类负荷是否运行,降低同时使用率。

b、电力负载调配器技术标准:
  ①、具有调整负载功率功能,当小区住户较少时,达到70W/平米负荷;当小区入住率高时可降低负荷至50W/平米(根据不同地区相关规定确定)。既解决入住率低时若配置小瓦数负荷不热问题,又解决了入住率高时电力外网不足问题。
  ②、由于安装在住宅内,保护动作速度必须快,小于空开动作时间。
    时间:小于0.1秒
  ③、开关动作应无声音。
  ④、动作整定值可调整。

c、电力负载调配器工作原理:
  电力负载调配器由互感电路、转换电路、执行电路顺序连接而成;互感电路连接生活用电电路;执行电路连接电力供暖装置。互感电路采用精密晶硅检测线圈,采集生活用电电路的电信号,由转换电路将其转换成一直流电压,当此直流电压高于执行电路中触发器的门坎电压时,执行电路驱动开关动作,切断电力供暖装置。触发器的门坎电压可预先设置,可根据生活用电负荷的大小,控制电力供暖电路的使用状态,避免用电负荷尖峰叠。

第四章、谷期蓄能养生电采暖系统的优势

  1、安装简单,施工方便,操作灵活。
  2、使用更加舒适,无声,无光,无辐射,无污染,无气味。
  3、充分利用谷期电,可以合理享用电价的优惠政策。
  4、集采暖和养生于一身,享受温暖舒适的环境时,美容养颜,提高人体免疫力。
  5、发热电缆最高发热温度控制在65℃以内,避免了火灾事故的发生。
  6、“零占地”,节约大量空间。
  7、电气化集中控制和分户自控相结合,在保障正常供热需求的基础上,可以根据不同用户需求私人定制提前或延后供热和高温供热。
  8、使用年限为50年,与建筑物同寿命。
  9、不用担心细节维护、没有滴、跑、冒等问题,减少物业成本。
  10、开发商节约投资,增加卖点。
