智能一体化压差平衡阀
时间: 2018-8-28 来源: 常州汉腾自动化设备有限公司 作者: 智慧供热网

概述



  城市供热管网是一个多变量、慢反馈的复杂水力系统,由于传统技术条件限制,能耗浪费惊人,随着物联网技术的应用,节能空间巨大。针对目前二次管网的水力平衡技术难题,常州汉腾自动化设备有限公司推出智能压差平衡阀,为二次管网的物联网远程监控提供了一体化水力平衡解决方案。

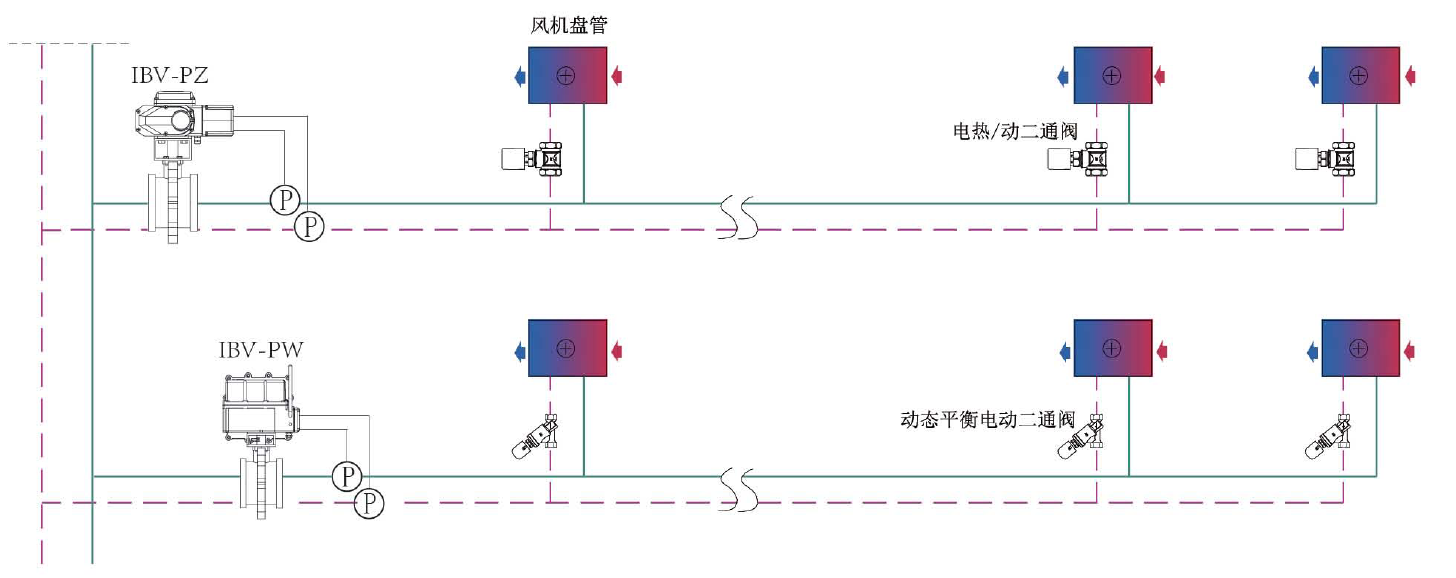

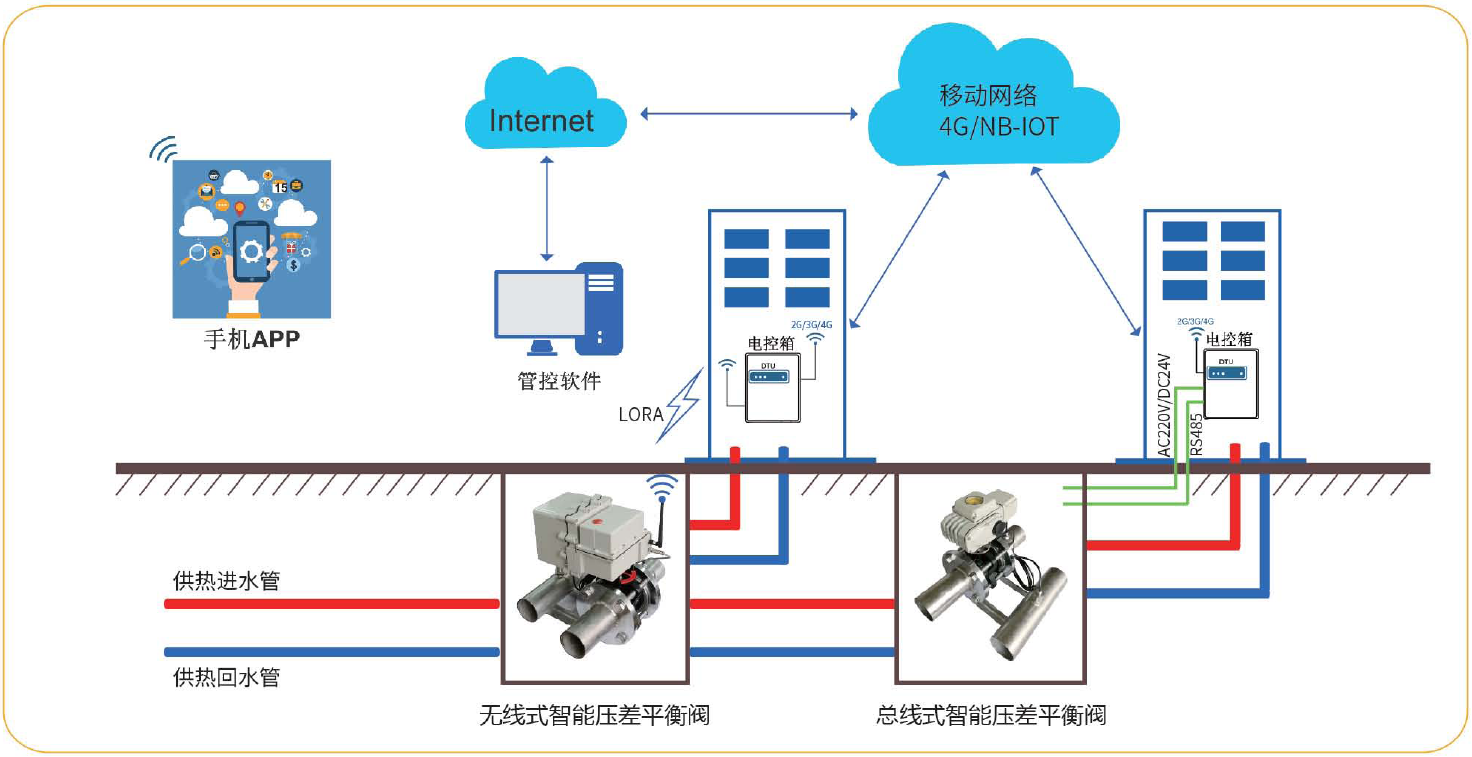

管网系统示意图




带节流板的控制球阀

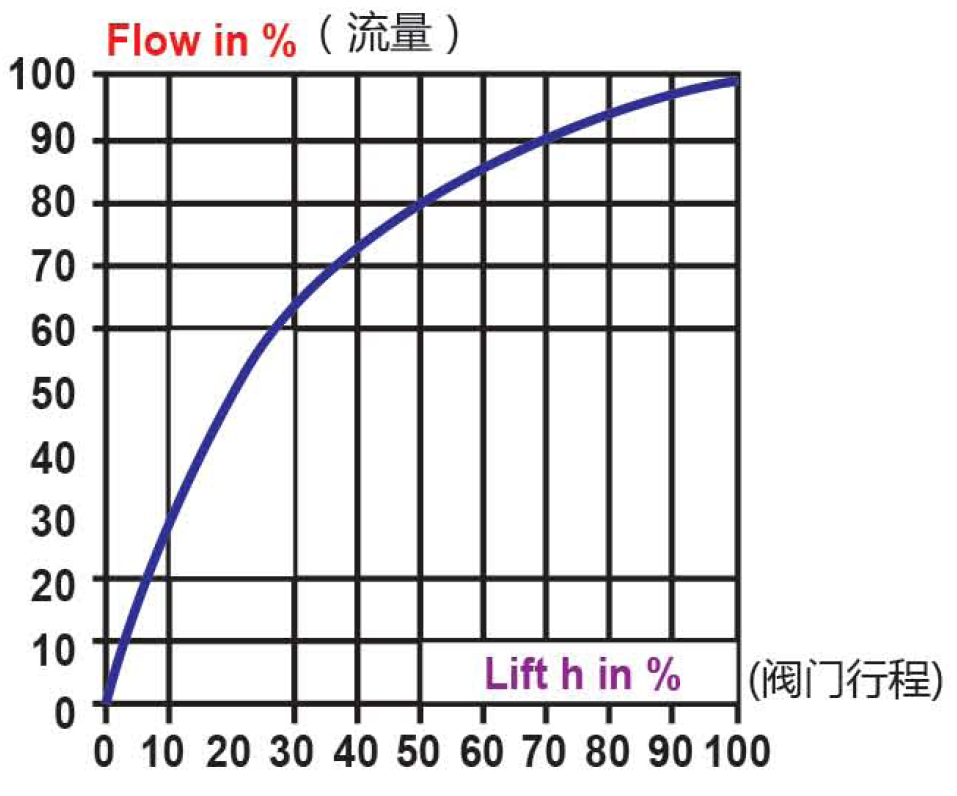

  普通球阀或蝶阀流量特性如下图 :  快开的流量特性,很小的开度就有很大的流量变化。

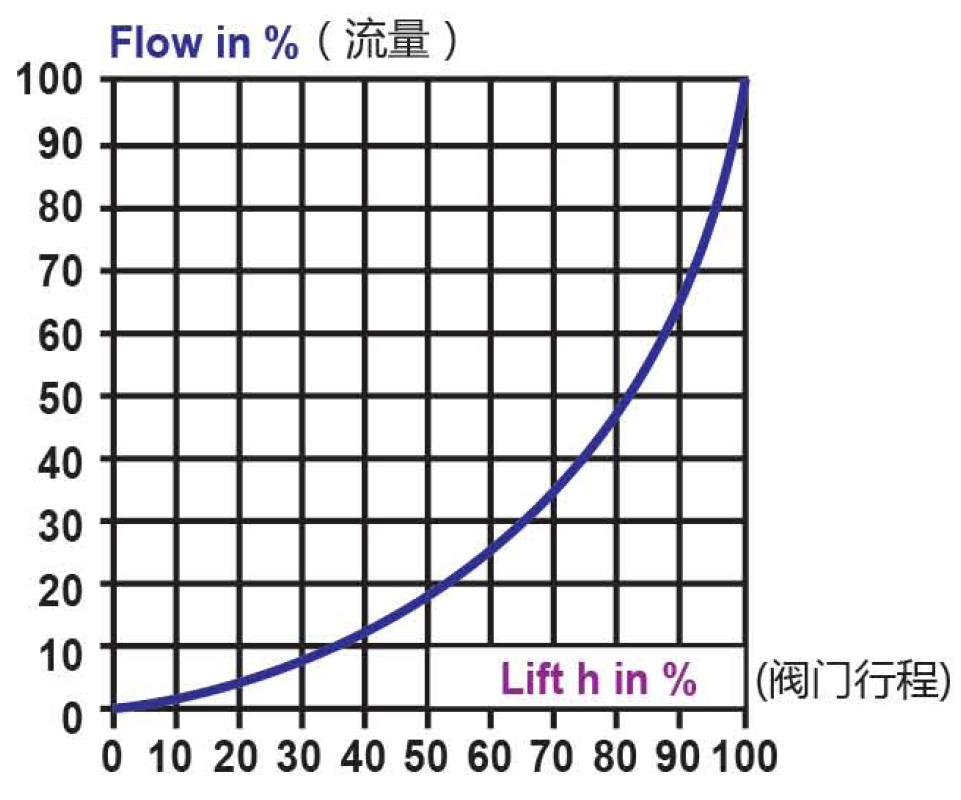

  我们采用带节流板的球阀,真流量特性如图 : 等百分比的流量特性,在小开度时流量变小,在大开度时流量变化大。

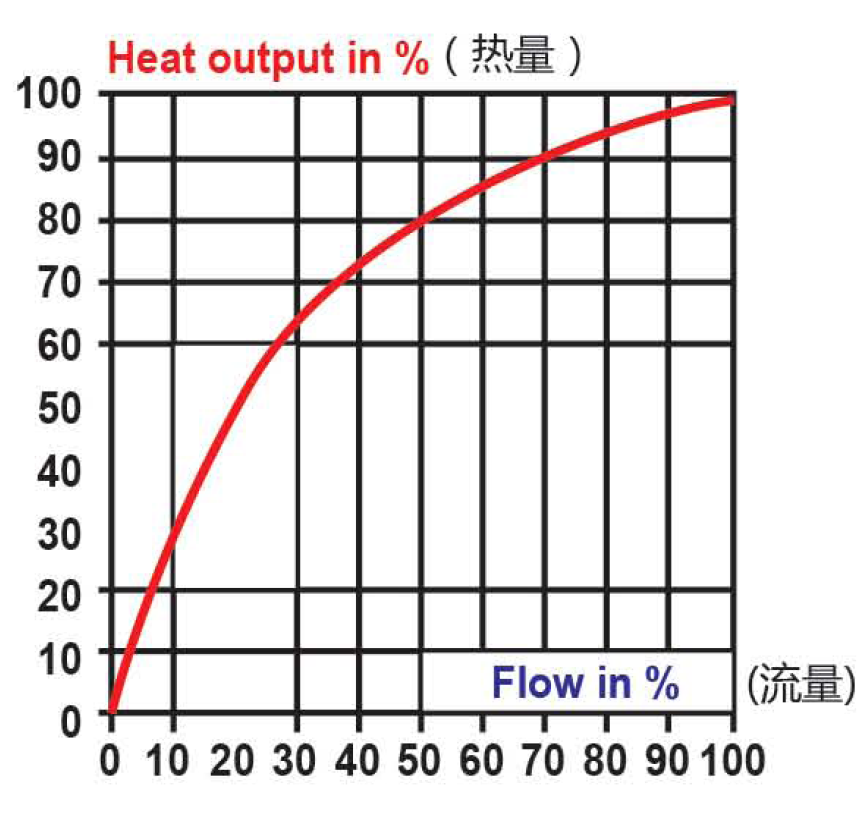

   由于换热设备的输出热量与流量关系如图 :

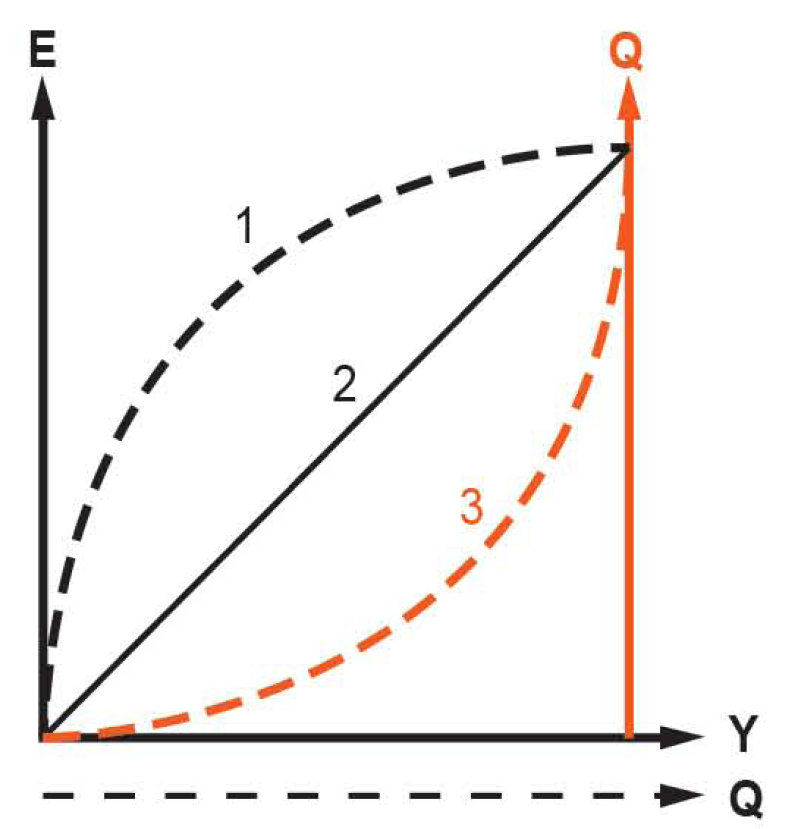

  所以用普通的球阀或者蝶阀无法有效调节热量,而带节流板的球阀流量特性曲线(3)与输出热量曲线(1)匹配后正好是线性关系曲线(2)。






  以上阀门的流量特性是理想流量特性,即阀门两端压差保持恒定的前提下,所以在实际系统中要尽量保持阀门工作在设计压差,这样才能确保换热设备的流量符合设计流量且可以根据实际需热进行节能调节。


智能一体化电子平衡阀

INTELLlGENT INTEGRATED ELECTRONIC BALANCE VALVE


工作原理

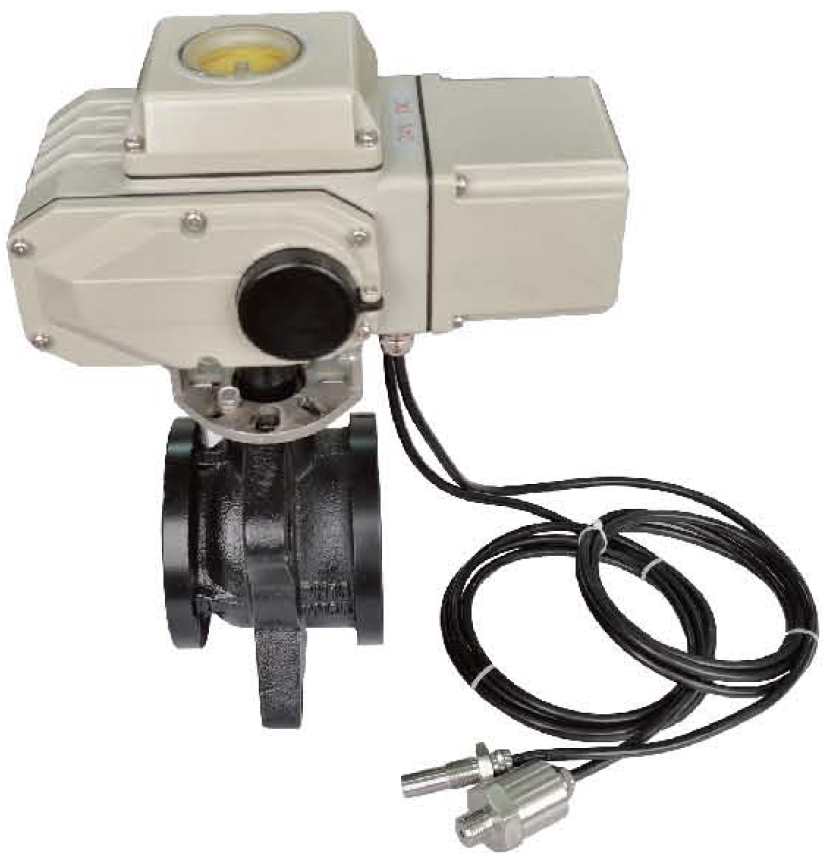

  智能一体化压差平衡阀 (IBV-PZ/W)安装于单元支管回水管道上,两个压力传感器检测单元支管进水压力相平衡阀前的回水压力,体化执行器内置控制器,根据检测压差值与设定压差值进行算法比较,输出控制阀门开度,动态调节支路压差值恒定,确保支路内用热设备运行在设计流量范围内和调节阀接近于理想流量特性。

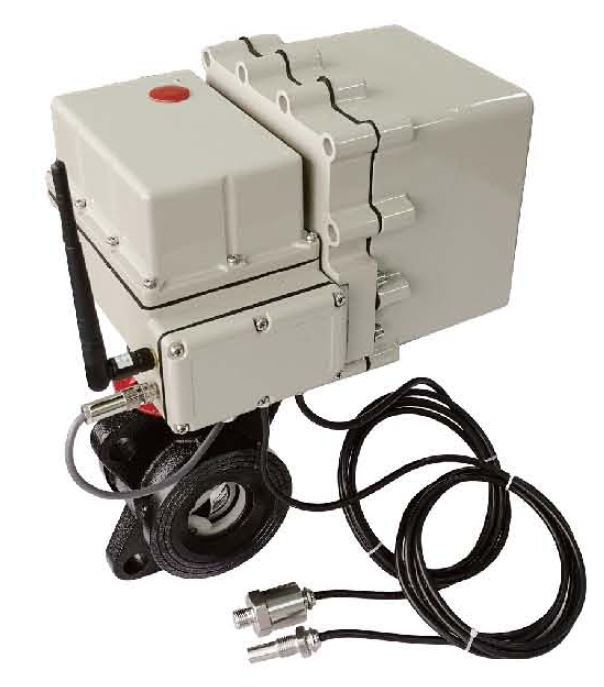

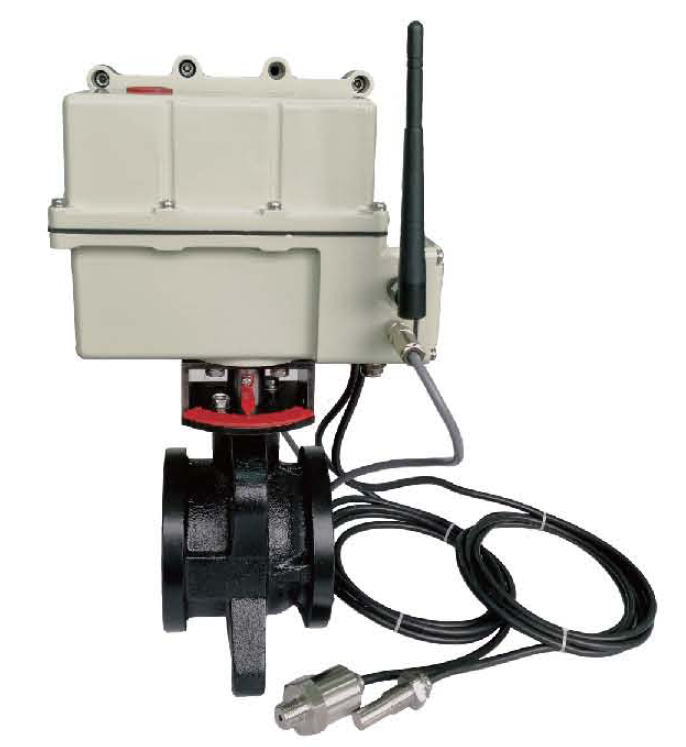

无线式智能压差平衡阀: IBV-PW

WIRELESS INTELLlGENT DIFFERENTIAL PRESSURE BALANCE VALVE: IBV-PW



产品结构

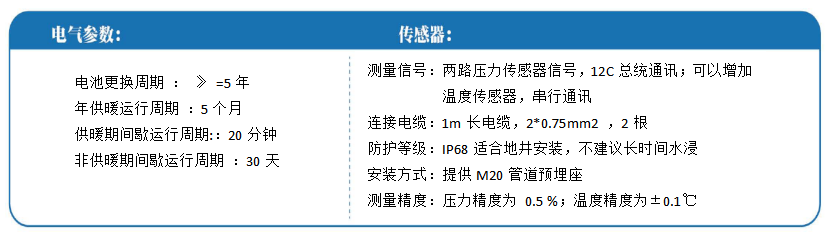

  BV-PW智能体化压差平衡阀由五部分组成,分别是压力或温度传感器、 V型控制球阀、一体化智能执行器、内置无线通讯模块、外挂电池包。




技术特点

1、一体化设计,省却施工布线的麻烦,省却工程协调沟通的麻烦。

2、 自备电池、低功耗设计,五年免维护,降低运行成本。

3、 间歇式运行调节,压差动态变量间歇式传递,既满足远程监控需要亦可达到管网水力平衡。

4、 调试简单,不需要真他额外调试工具,亦不需要与管网其他阀门配合调试,可以随时改变压差设定值并自行完成调整。

5、 阀体结构简单,流道通畅,不易结垢、不易堵塞,无橡胶等易老化部件,不易失控。

6、 同规格阀门口径压差调节范围大,设计选型简单方便。

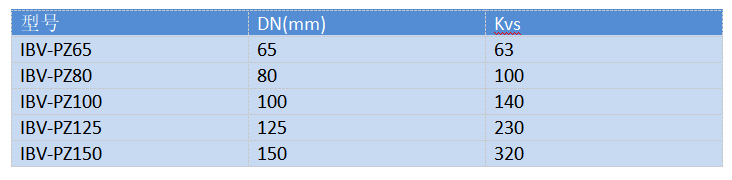

型号规格

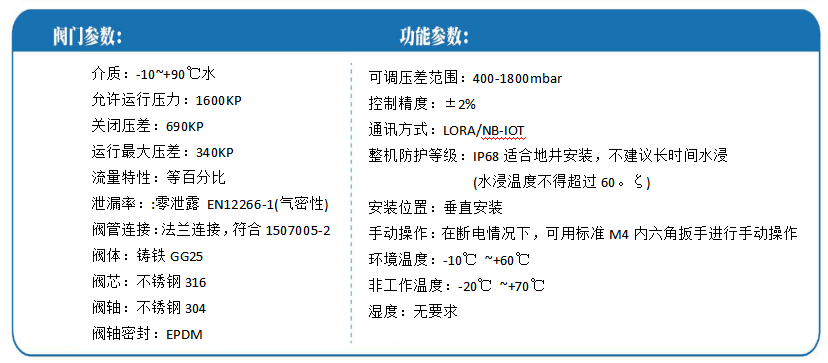

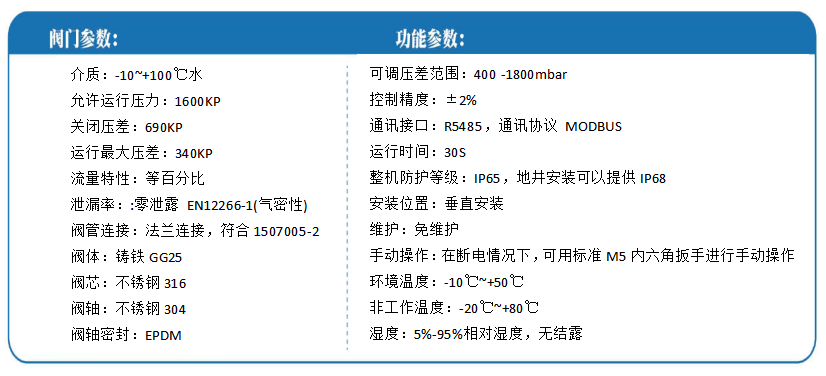

技术参数

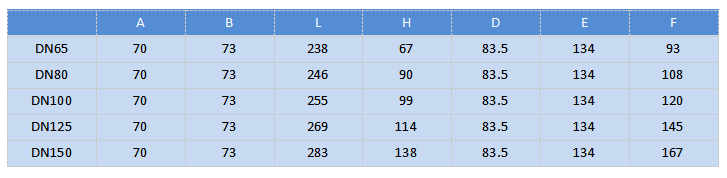

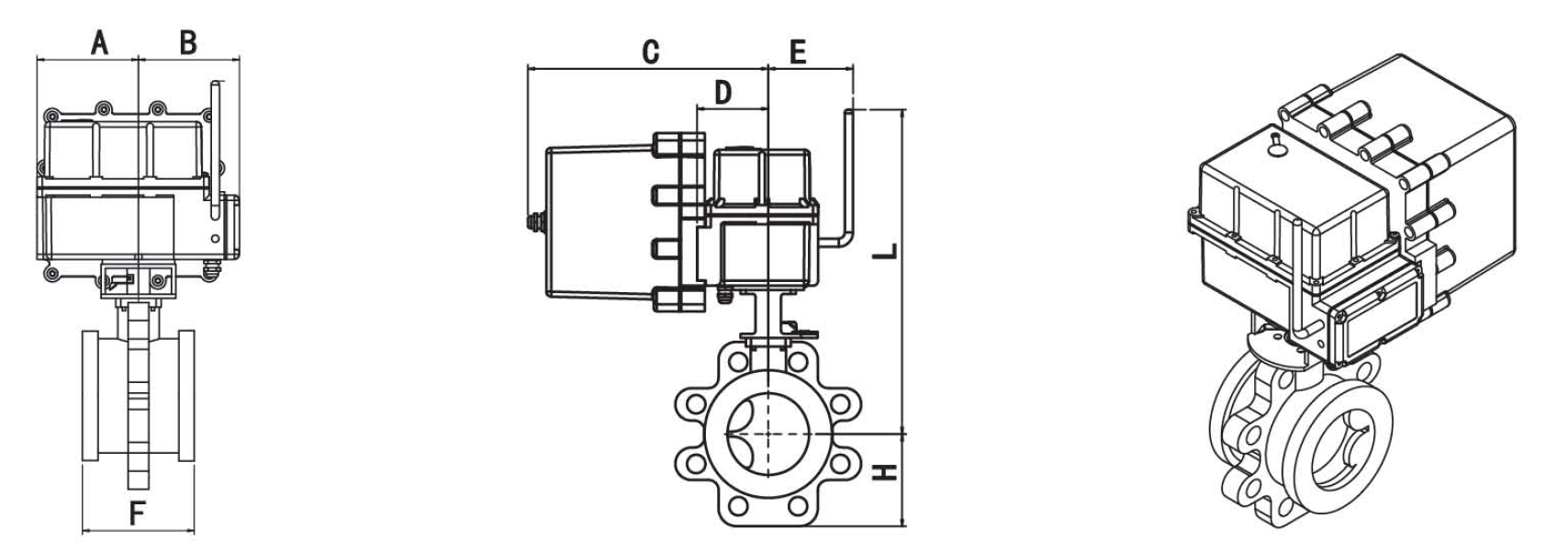

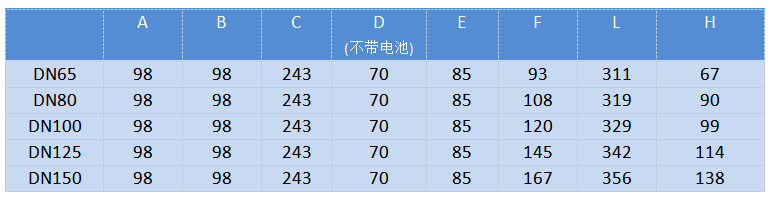

外观尺寸

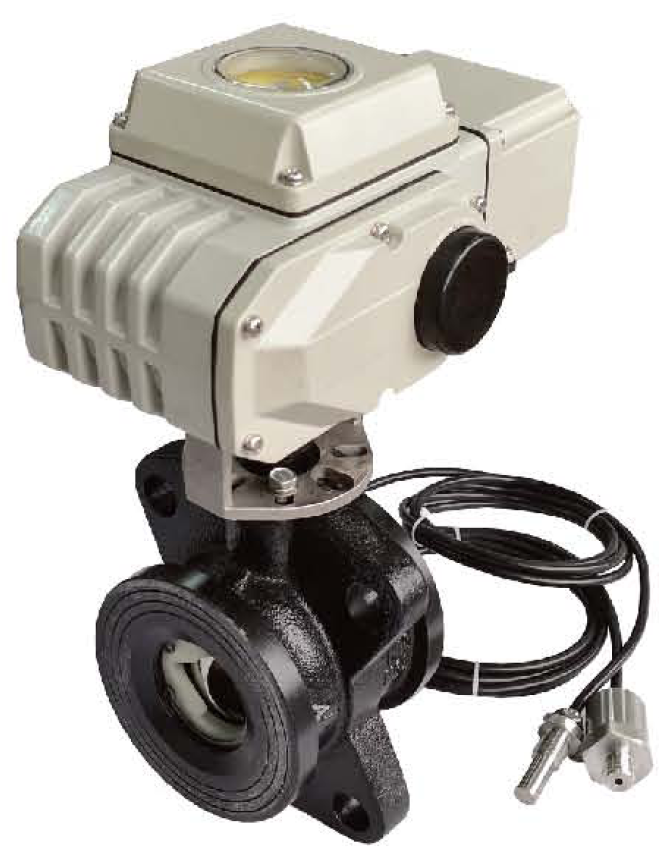

总线式智能压差平衡阀: IBV-PZ

BUS-BASED INTELLlGENT DIFFERENTIAL PRESSURE BALANCE VALVE: IBV-PZ


产品结构

  IBV-PZ智能体化压差平衡阀由三部分组成,分别是压力或温度传感器、 V型控制球阀、一体化智能执行器。





技术特点

1、智能一体化执行器,独立完成压差的控制相平衡调节。

2、阀体结构简单,流道通畅,不易结垢、不易堵塞,无橡胶易老化部件,不易失控。

3、调试简单,不需要其他额外调试工具,亦不需要与管网其他阀门配合调试,可以随时改变压差设定值并自行完成调整。

4、压差动态变量可视化,工作状态实时上传, RS485数据接口适合远程监控,可以监控管网的实时动态运行情况。

5、同寸见格阀门口径压差调节范围大,设计选型简单方便。

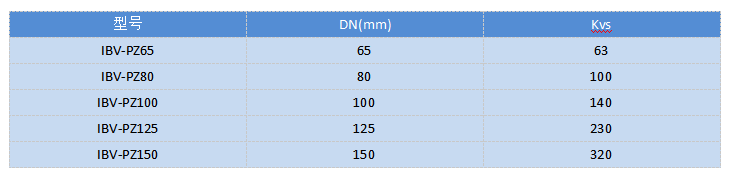

型号规格

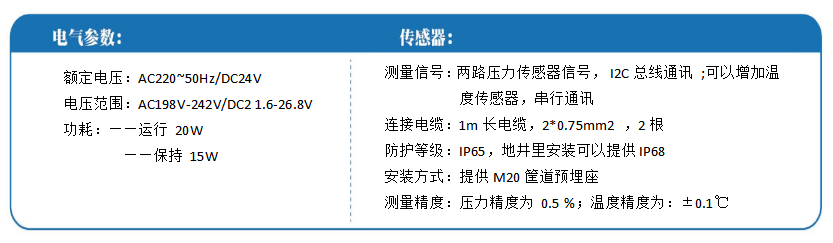

技术参数

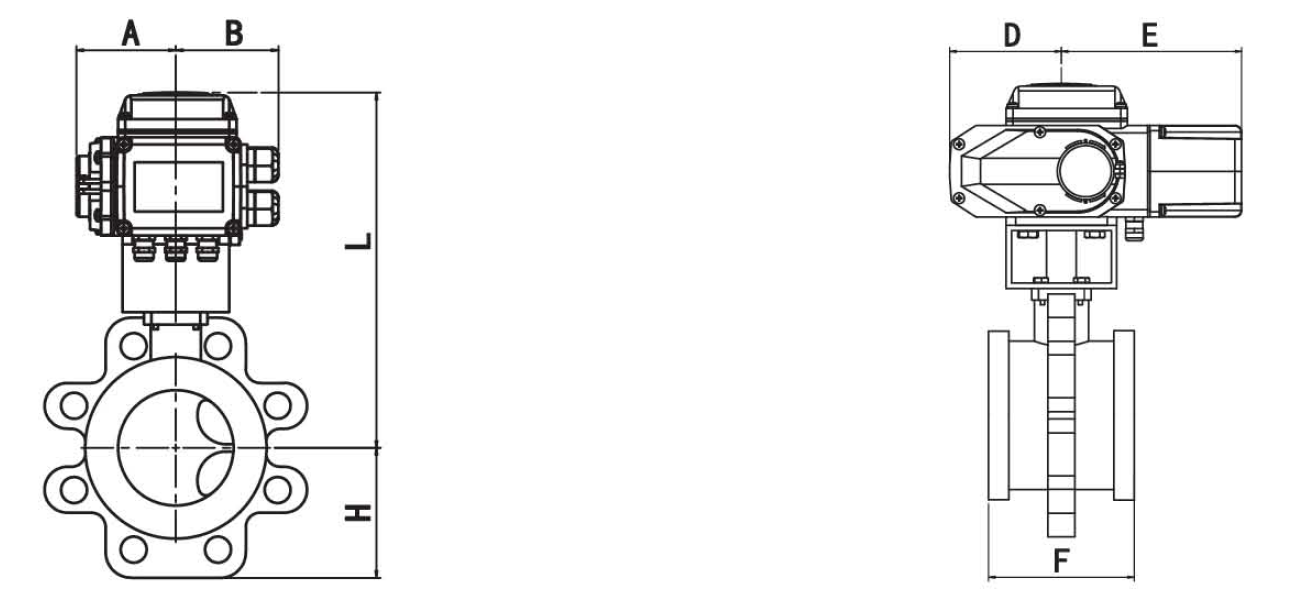

 外观尺寸












常州汉腾自动化设备有限公司

Changzhou Heighten Automation Equipment Co.,Ltd.


地址:江苏省常州市新北区河海西路229号A1座
邮编:213125
电话:0519-81582818
传真:0519-86860067
北京办事处:13717948019
E-Mail:czhtzdh@163.com
网址:czhtzdh.com

阿里网址:www.czhantengzdh.cn.alibaba.com
